EKOLOGICKÝ DORAŽEČ BATERIÍ nebo taky NOČNÍ ORIENTAČNÍ SVĚTLO

Jeseň se cítí strašně trapně, protože zatímco tady bádá po nacistických pokladech dokonce vaří pastinákovou polévku Sherlocka Holmese a vyvádí jiné skopičiny – uniká mu ekologický nebo také enviromentální pohled na věc. A tak abych se vykoupil u všech zeleně myslících beru do ruky zelenou fixu /neplést se Zelenou tváří G. Meyrinka/ a kreslím tajemné značky na papír... ale nejdřív poslechněte jeden příběh o zubní pastě...

Žil by jeden zvláštní pavouk, který měl asi nějaký problém se zubními pastami, vždycky když z nich vymačkal třetinu, pasty vyhodil a koupil nové. Děláte to taky tak, že ne? Ale děláte, jenom si místo zubní pasty představte všechny baterie- všechny primární baterie. Ty co se nenabíjí a po spotřebování se vyhazují. Pro jednoduchost si to předveďme na takové tužkové baterii. Ta když se narodí – má 1,5 voltu někdy i trošku víc. Běžné spotřebiče s nima fungují tak do 1 voltu, pak je konec, spotřebiče pak na Vás blikají piktogramy prázdných baterií a významně vám radí – kupte nové ! Ať se kola spotřeby točí...

A co s těmi starými, v lepším případě do takových těch zelených krabiček v elektrách. Ale v těch bateriích se skrývá ještě dost energie aby Vám taková baterie dokázala svítit v tmách 4 dny v kuse bez vypnutí, s vypínáním klidně půl roku, dle nároků. A klidně ty baterie u toho mohou současně už téct... A všichni vaši blikací medvídci, blesky k foťákům, obyčejné svítilny vám budou dávat baterie do nočních světélek, která vám v noci pomohou v orientaci ve vašich nočních pochodech k záchodům a ledničkám a i případně i při návratech z vašich nočních tahů. Správně směrované světlo ledky neoslňuje a není hned třeba zapínat ty žrouty proudu nad hlavou.... a stále jste ekolog a ekonom v jednom... /vybíjíte to, co by jiní už vyhodili a nespotřebováváte proud a neničíte si žárovky – dnes většinou úsporné- které Vám za noční blikání poděkují rychlejším odchodem do věčných lovišť/.

Pokud byste takový invertořík chtěli / já jich mám doma v provozu cca 10 různých barev/ napište mi, občas taky nějaký prodám na aukru. Kontakt : ZDE

POZOR TECHNICKÁ ČÁST, NEČTĚTE POKUD NECHCETE

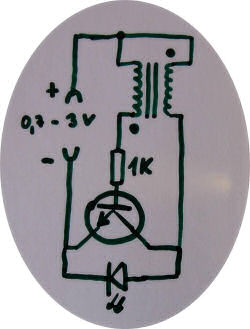

Řešením je tady ten invertor v anglickém světě známý jako joule thief, verzí je mnoho, i s baterií pouhých 5 součástek. Kdo si poradí , ať si postaví. O bateriích platí, že dokáží svítit někde až do 0,7 V a když už to na tomto napětí nedokáží, dejte je na týden na okno a klidně se pak ještě naposledy vzmohou a ještě pár hodin zasvítí. V případě, že budete stroječek napájet místo jedné dvěma bateriemi- dostanete se pak až na vybití jednoho článku na 0,35 V. Pak už si budete připadat jako velký ekolog, který odevzdává skoro opravdu vybité baterie. Jde jít ještě dál a napájet stroječek čtyřmi mrtvými bateriemi, ale 0,175 V na jeden článek tady nedosáhneme.. Baterie si pak překáží samy, svými vnitřními odpory si pak ubližují samy a jedna překáží druhé – protože každá si žije svým vlastním životem. Může se pak stát, že se z stroječku stane blikač na různých frekvencích... ALE BACHA, POUŽIJETE-LI VÍC JAK 2 NOVÉ BATERIE – SPÁLÍTE DIODU. NESMÍ BÝT VÍC JAK 3 VOLTY.

Co se týká tranzistoru, jde použít takřka cokoliv...já nejraději používám řadu KC, KF, BC ale taky KFY (nově vyzkoušen korejský tranzistor C9012, indický C815 neboli 2SC815 )... tenhle stroječek je stavěn pro NPN tranzistory … PNP úprava spočívá v otočení diody a polarity baterie. Můžu vás ale uklidnit, nic nevyhoří když to spletete, jen to nebude fungovat. V podstatě připojím libovolný tranzistor správnýma nožkama a pak zkouším otáčet baterku a diodu až to svítí...má to jen čtyři permutace- takže žádný problém

TRAFO: Nejsložitější část zařízení. Vezměte toroid /ideální jejich skladiště jsou staré počítačové zdroje/ a UTP kabel /používají jej počítačáci, když dělají sítě/. V kabelu jsou čtyři dvojlinky, jednu vemte a motejte na toroid pravidelné závity až bude plný. Pak z každé strany vinutí vemte drát opačné barvy a spojte je – to je ta část trafa na kterou přijde kladné napětí zdroje. Zbývající dva dráty nestejných barev skamaráďte jeden s rezistorem/odporem 1 K a druhý s kolektorem od tranzistoru a anodou diody.

Zařízení nemá žádné zrady a pracuje na první pokus, ale stává se a je to popsáno i u pokusníků v USA, že některá zařízení slyšitelně pískají /asi tak každé desáté/, podle mých zkušeností se klepají závity na toroidu a tak je třeba je pořádně utáhnout nebo zalít lepidlem. Pak problém zmizí... Jsou i taková zařízení, kde pískání neustane- zkusil jsem místo diody připojit piezo a je z toho výborný bzučák...různá pieza pískají různě vysoko...takže některé lze použít na nácvik morseovky, jiné na plašení vysoké a ty nejvyšší na plašení komárů a kun... Jelikož zde stále pracujeme s vyřazenými součástkami dá se třeba ze zlomyslnosti zapomenout taková pískající věc u někoho, nemám vyzkoušeno ale jistě bude na vybitou baterku několik dní souvisle pískat...




Jedna z posledních montáží Jeseně, plechovka od Birellu jako parabola pro lepší rozptyl světla /osvítí celý obývák/, vzadu v plechovce je elektronika a držák na baterii ...vše stojí na dřevěném kroužku...vše stylové..aluminium&dřevo... pro gurmány je možná montáž do Vámi přinesené plechovky ....klidně Monster /velká parabola/ nebo nějaké pivisko...



ONE TRANSISTOR BUZZER aneb "Jednotranzistorový bzučák"

V dnešní době složitých zapojení je trochu úleva zapojit si něco úplně jednoduchého, navíc něco, co zvládne úplně každý. Na internetu se pomalu nedá najít bzučák s jedním tranzistorem a když už používá nevhodnou impedanci reproduktoru nebo sluchátka. Následující zapojení sice používá transformátor, ale ten si každý dokáže navinout sám. Stačí nějaký toroid a drát tvz. UTP, který používají počítačoví technici. Na toroid nejprve namotáme 35 závitů, uděláme odbočku, 60 závitů - opět odbočka a pak posledních 20. Domnívám se, že kdyby se trafo namotalo na silnější šroub, pracovalo by to taky (vyzkouším).




Tranzistor se hodí jakýkoli TUN či TUP (univerzální NF), starý nový, křemíkový i germaniový - jede to se vším. Když nebude NPN, použijte PNP a jen otočíte napájení a otočíte kondenzátor. Osmiohmový reproduktor se dnes dá sehnat skoro ve všem a když nebude ten - použije se sluchátko z nějakých sluchátek od MP4 či něčeho jiného, ty mají zpravidla 16 ohmů.




Já jsem moji instalaci nakonec vecpal do plastového obalu po vysloužilé ploché baterii, a sluchátku jsem tam vyvrtal tři díry aby se vůbec dopískalo ven. Nastavení výšky zvuku se provádí změnou kondenzátoru, čím je hodnota nižší, tím píská výše. Od 0,5 mikrofaradu už to bude na hranici slyšitelnosti a naopak od 1000 mikrofaradu to už jej bručení, které se ještě při vyšších hodnotách rozpadne do klapotu ve sluchátku.

© 2011-2 Milan Zacha Kučera
